[導讀] 了解2#圖電線電鍍均勻性，為電鍍FA工程師書寫電流指示提供參考。

一、 檢測目的：
       了解2#圖電線電鍍均勻性，為電鍍FA工程師書寫電流指示提供參考。
二、檢測工具：
       A.測試板：開料尺寸:508**559mm、板厚1.6mm、表銅厚度1/3OZ
       B.測試儀：CMI 700表銅厚測試儀、測試單位：um
三、檢測條件：
       A. 電鍍參數：2.0ASD*60min
       B．藥水參數：CuSO4:51.21g/l    H2SO4:112.5ml/l    Clˉ:58.63ppm（在正常工藝控制范圍）
       C. 測試缸號：2#圖電線6#銅缸A巴
四、 檢測方法：
        A. 取點圖例：取點的位置如下圖示,取點標準為:121點；板四邊除去15mm；豎向11列；橫向11排

       B.計算公式：COV%=STD/AVE
           R%=（MAX-MIN）/（AVE*2）
           電鍍均勻性=1-R%
           MAX：一組數值中的最大值；
           MIN：一組數值中的最小值；
           AVE：計算參數的算術平均數；
           STD：總體的標準偏差；

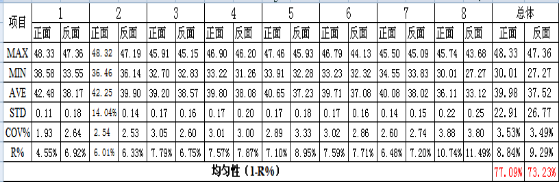

五、 檢測結果

      小結：均勻性不合格。（接收標準：COV≤8%，總體均勻性≥90% ）

                              正面銅厚分布圖

                              反面銅厚分布圖

測試數據見附件：

六、 總結：
            2#圖電線總體均勻性：正面為77.09%,反面為73.23%,達不到WI要求，請工藝提出提升均勻性的改善方案。


?

??

?
